Clipper Dieptemeter (Depth System)

Clipper Dieptemeter (Depth System)
 Klik op het vergrootglas om de zoom te zien
Clipper Dieptemeter (Depth System)
Verwijzing : NMCDS

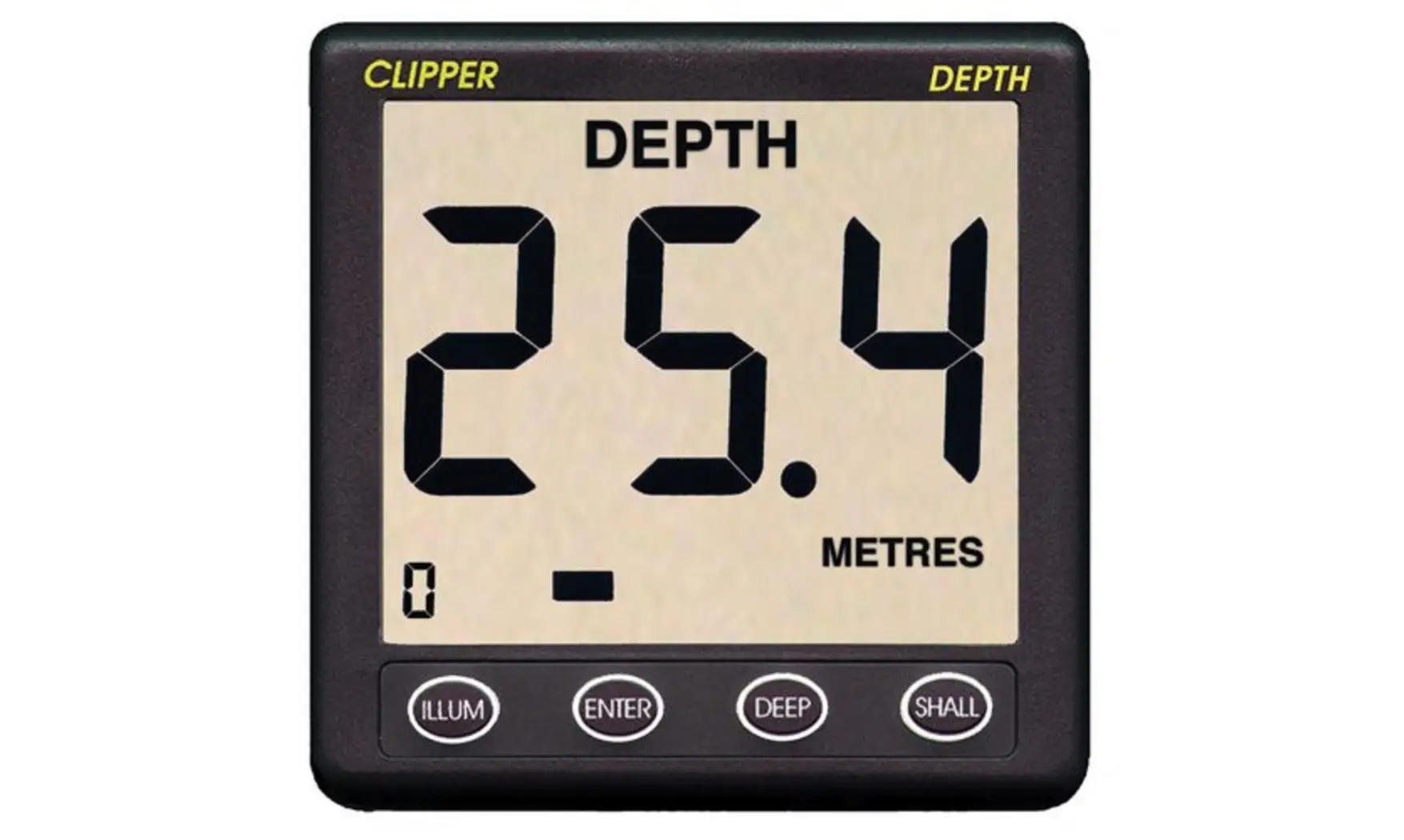

nasa marine Clipper Depth System

De volledige levering van de Clipper dieptemeter bestaat uit het aanwijs instrument, een transducer en een akoestisch alarm. Het apparaat is ontworpen voor aansluiting op het 12V boordnet, maar kan, gelet op het lage stroomverbruik, ook op een externe droge batterij worden aangesloten.



Technical Specifications

40mm high digits
Depth below transducer / below keel / below surface
Deep and shallow alarms (audible and visual)
User selectable Feet or Metres.
Intelligent gain control + manual overide
Selectable display rate and depth averaging rate
Depth trend indicator
No echo indicator
High transmit power
All settings stored in non volatile memory
Tactile keypad
Output for repeater
Complete with weather cover and transducer
Consumption 20mA + 25Ma for backlight (max)



MONTAGE VAN HET INSTRUMENT

Kies een geschikte instrument lokatie op een paneel of schot.

Het montage oppervlak moet vlak zijn en de ruimte achter het paneel of schot moet gevrijwaard zijn van vocht of spatwater (rondom de kabeldoorvoer is met opzet enige ruimte vrijgehouden voor ventilatie om beslaan van het display te vermijden). Zaag een 87 mm breed en 67 mm hoog gat in het paneel of schot. Voer de stroomkabel door het gat naar de stroombron en sluit de zwarte draad aan op de negatieve zijde en de rode draad op positieve zijde (zie figuur 1). Het is verstandig om de rode draad op een reeds aanwezige of separate zekering te aan te sluiten. Omdat het stroomverbruik zeer gering is kan hierbij worden volstaan met een zekering van minimaal ¼ ampère.

De rode alarm draad wordt eveneens op de positieve zijde aangesloten. De zwarte alarm draad wordt verbonden met de groene draad van het display instrument. Het alarm is niet waterdicht en dient daarom beschermd te worden opgesteld.
Aan de achterzijde van het instrument is met twee vleugelmoeren een RVS klembeugel bevestigd. Draai deze vleugelmoeren los en verwijder de beugel. Plaats de "O" vormige afsluitring in de groef aan de achterzijde van het instrument voorfront. Om een waterdichte aansluiting van het display met het paneel of schot te verzekeren is het van belang dat de afsluitring rondom precies in de groef ligt voordat het instrument wordt gemonteerd.

Plaats het instrument in het paneel of schot en bevestig de RVS klembeugel met beide vleugelmoeren, die uitsluitend handvast aangedraaid mogen worden.

Het is noodzakelijk dat de afsluitring goed aansluit op het paneel of schot om te voorkomen dat water langs de achterzijde van het instrument naar de achterliggende ruimte doordringt.

Voorts is het aan te bevelen om het begin van de stroomkabel (vanaf het instrument) loodrecht omlaag te routeren, zelfs als vervolgens de aansluiting op de stroombron op een hoger punt plaats vindt. Hiermee wordt voorkomen dat eventueel lekwater via de kabel in het instrument terecht komt.

Voor verdere gedetailleerde uitleg, mag u ons altijd contacteren via e-mail. We sturen zsm het hele pdf-document naar u toe.
